Cabos e Conexões

Os cabos elétricos construídos para transmitir sinais sonoros podem ter duas ou três vias:

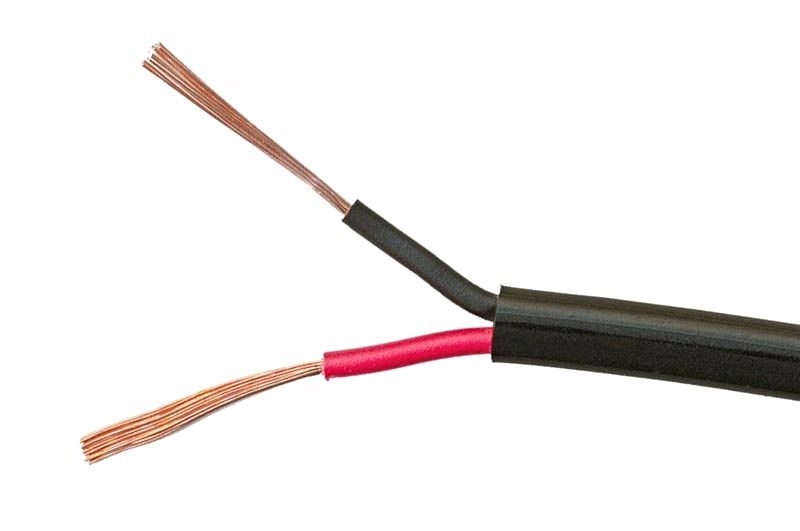

2 Vias

Possui dois conjuntos de fios de cobre que são independentes. Cabos de duas vias são sempre Mono.

3 Vias

Possui um conjunto extra de cabos. Os três conjuntos são independentes, podem ser Mono ou Stereo (balanceados ou não).

Balanceamento

Consiste em aumentar a proteção contra ruídos externos, isso é feito utilizando um cabo de 3 vias, o cabo do sinal negativo passa a transmitir uma cópia do sinal positivo invertido. Essa inversão é feita pelo aparelho que envia o sinal (Microfones, Direct Box e Mesas de som de saída balanceada). Chegando ao ponto final da transmissão o aparelho receptor inverte o sinal, e soma os sinais positivo e negativo, anulando por destruição de fase qualquer interferência que tenha sido captada por ambos.

---

Plugs:

P10 de 2 vias (Jack - 1/4 polegada - banana)

Utilizado para saída de instrumentos elétricos (Guitarra, Baixo), Saída não balanceada de som (Mesas, DI, Teclados não balanceados)

P10 de 3 vias (Jack - 1/4 polegada - banana)

Utilizado para saída de som (Mesas, DI, teclados balanceados)

Saídas stereo não balanceadas (Teclados com uma única saída e stereo)

Entrada em caixas de som e potências

RCA

Sempre duas vias

Utilizado para entrada e saída de TAPE ou 2TR de mesas

Entrada e saída de aparelhos não profissionais

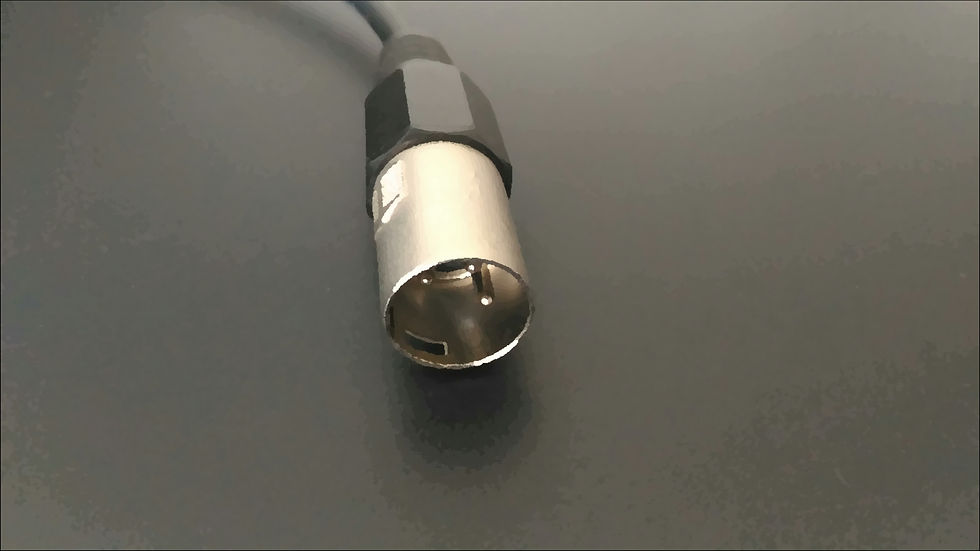

XLR - macho (Canon)

Utilizado para microfone (Chegada do sinal na mesa)

Entradas em caixa de som, ligações balanceadas

XLR - fêmea (Canon)

Utilizado para microfone (conexão no próprio microfone)

Saída balanceada de mesas de som
